Relasi logik dan fungsi gerbang dasar

• Apa itu relasi logik?
•

• Relasi Logik
  Informasi dalam bentuk sinyal 0 dan 1 saling memberikan kemungkinan hubungan secara logik. Fungsi dasar relasi logik adalah : Fungsi AND, OR, dan Fungsi NOT. Disamping ketiga fungsi dasar tersebut ada beberapa fungsi logik yang sering digunakan yaitu : Fungsi EXCLUSIVE OR ( EX-OR ) dan Fungsi EQUIVALENCE. Di dalam Eletronika, fungsi-fungsi logik diatas dinyatakan dalam bentuk : Simbol, Tabel Kebenaran, Persamaan Fungsi dan Diagram Sinyal Fungsi Waktu.

• Apa itu Operasi Logik?
•  Informasi dalam bentuk sinyal 0 dan 1 saling memberikan kemungkinan hubungan secara logik. Fungsi dasar relasi logik adalah : Fungsi AND, OR, dan Fungsi NOT. Disamping ketiga fungsi dasar tersebut ada beberapa fungsi logik yang sering digunakan yaitu : Fungsi EXCLUSIVE OR ( EX-OR ) dan Fungsi EQUIVALENCE. Di dalam Eletronika, fungsi-fungsi logik diatas dinyatakan dalam bentuk : Simbol, Tabel Kebenaran
•

• Jelaskan fungsi gerbang dasar (AND, OR, NOT) ?
•
  Operasi AND (conjuction)
  Operasi AND adalah relasi antara paling sedikit 2 variabel masukan dan sebuah variabel keluaran. Pernyataan logika dari operasi AND yaitu Apabila semua masukan berlogik “1”, maka keluarannya akan berlogik “1”, dan hanya jika salah satu masukannya berlogik “0”, maka keluarannya akan berlogik “0”.
  Berikut gambar bentuk pernyataan terhadap operasi AND :
  ~) Operasi OR (disconjuction)
  Operasi OR adalah relasi antara paling sedikit 2 variabel masukan dan sebuah keluaran. Pernyataan logika dari operasi OR : Apabila salah satu masukan berlogik “1”, maka keluarannya akan berlogik “1”, dan hanya jika semua masukan berlogik “0”, maka keluarannya akan berlogik



  ~) Operasi NOT (Negation)
  Operasi NOT adalah membalik sebuah variabel biner, misalnya jika masukannya adalah 0 maka keluarannya adalah 1. Pernyataan logika dari gerbang NOT : Apabila masukan berlogik “0”, maka keluarannya akan berlogik “1”, dan jika semua masukan berlogik “1”, maka keluarannya akan berlogik “0”

•
•
• Jelaskan fungsi gerbang kombinasi (NAND,EXOR)?
•   “Gerbang NAND dan NOR merupakan gerbanguniversal, artinya hanya dengan menggunakan jenisgerbang NAND saja atau NOR sajadapat menggantikan fungsi dari 3 gerbang dasar yang lain (AND, OR, NOT). Multilevel, artinya: denganmengimplementasikangerbang NAND atau NOR, akan ada banyak level / tingkatan mulai dari sisitem input sampai kesisi output. Keuntungan pemakaian NAND saja atau NOR saja dalam sebuah rangkaian digital adalah dapat mengoptimalkan pemakaian seluruh gerbang yang terdapat dalam sebuah IC, sehingga menghemat biaya
          Gerbang NAND adalah pengembangan dari gerbang AND. Gerbang ini sebenarnya adalah gerbang AND yang pada outputnya dipasang gerbang NOT. Gerbang yang paling sering digunakan untuk membentuk rangkaian kombinasi adalah gerbang NAND dan NOR, dibanding dengan AND dan OR. Dari sisi aplikasi perangkat luar, gerbang NAND dan NOR lebih umum sehingga gerbang-gerbang tersebut dikenal sebagai gerbang yang “universal”.Gerbang-gerbang NOT, AND dan OR dapat di-substitusi ke dalam bentuk NAND saja, dengan hubungan seperti gambar 2.





  Gambar 4. Substitusi Beberapa Gerbang Dasar Menjadi NAND


  Rangkaian Asal Rangkaian Dengan NAND saja

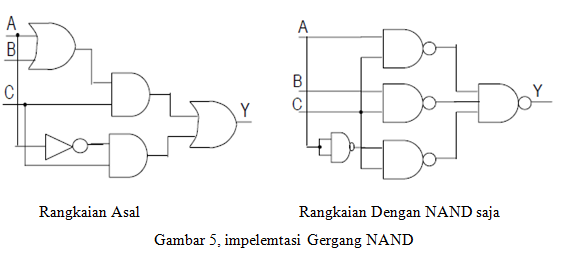

  Gambar 5, impelemtasi Gergang NAND


             Untuk mendapatkan persamaan dengan menggunakan NAND saja, maka persamaan asal harus dimodifikasi sedemikian rupa, sehingga hasil akhir yang didapatkan adalah persamaan dengan NAND saja. Gerbang NAND sangat banyak di pakai dalam computer modern dan mengeti pemakaiannya sangat berharga bagi kita, untuk merancang jaringangerbang NAND ke NAND, gunakan prosedur tabel kombinasi untuk ungkapan jumlah hasil kali,
               Dalam perancangan logika, gerbang logika siskrit tidak selalu digunakan ttapi biasanya beisi banyak gerbang, karena itu, biasanya lebih disukai untuk memanfaatkan satu jenis gerbang, dan bukan campuran beberapa gerbang untuk alasan ini konversi gerbang digunakan untuk menyatukan suatu fungsi gerbang tertentu dengan cara mengombinasikan beberapa gerbang yang bertipe sama, suatu misal implementasi gerbang NAND ke dalamgerbang NO, gerbang AND dan gerbang OR (Kf Ibrahim, “Tehnik Digital”)
               Pertimbangan lain nya dalam impelemtasi fungis boole berkaitan dengan jenis gate yang digunakan, seringkali di rasakan perlu nya untuk mengimplimentasikan fungsi boole dengan hanya menggunakan gate-gate NAND saja, walaupun mungkin tidak merupakan implementasi gate minimum, teknik tersebut memiliki keuntungan dan keteraturan yang dapat menyederhanakan proses pembuatan nya di pabrik. (wiliam steling).


• Dimana penggunana operasi logik?
•  Didalam aplikasi JAVAScript

Terima kasih atas kunjungannya.......

 Sumber dari google dan blog umum yang ada..
